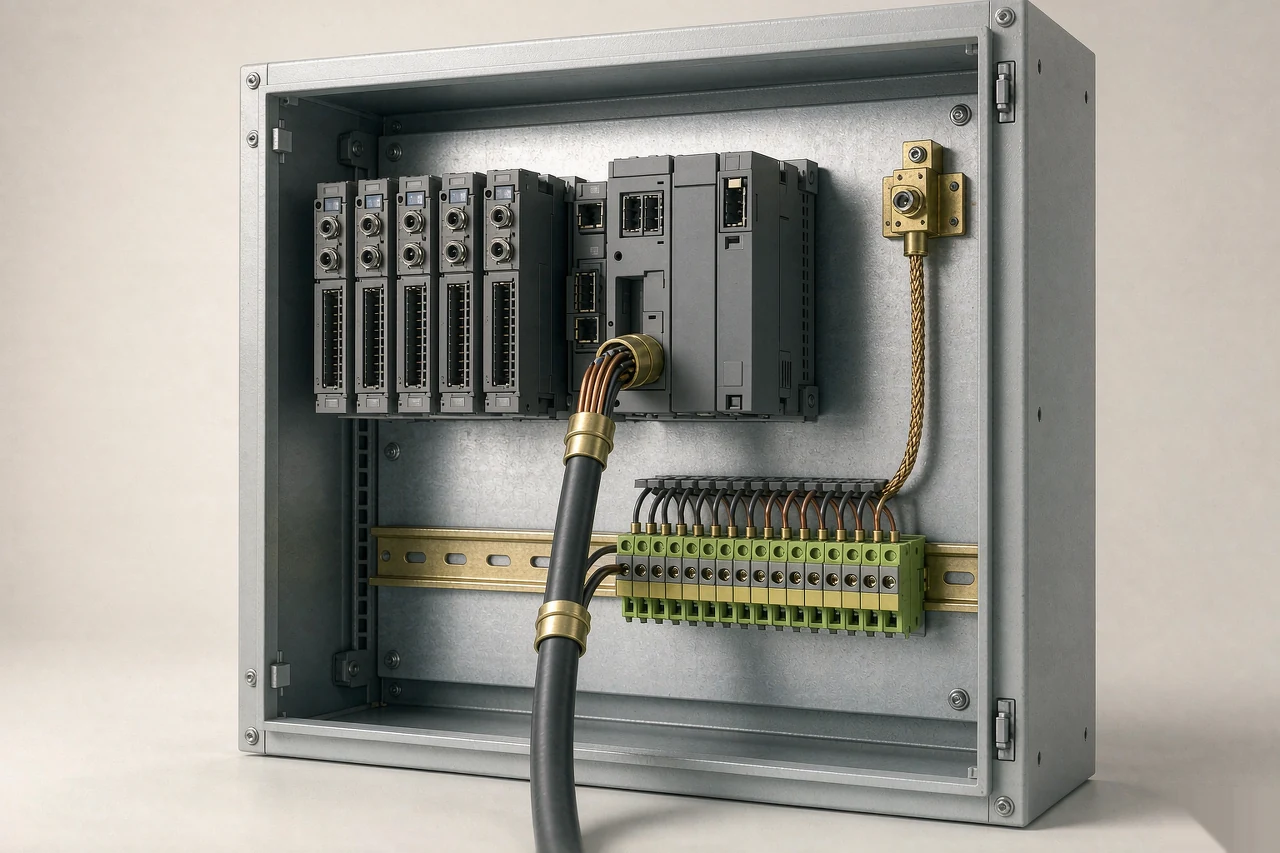

在工业自动化领域，传感器与可编程控制器（PLC）的精确接线是实现高效、稳定控制系统的基石。本文不仅详述了基本的物理连接步骤，还深入探讨了不同传感器类型与PLC接口之间的兼容性问题，并提供了丰富的实践经验和细致的调试技巧。
模拟量传感器，如温度传感器和压力传感器，通过输出连续的电压或电流信号，为PLC提供丰富的现场数据。为确保数据的准确传输，接线过程需精益求精。
电压型传感器的精细连接：以0-10V或-10V至+10V为例，选用屏蔽双绞线作为连接线，可有效减少电磁干扰。接线时，务必确认信号极性与PLC输入模块的要求一致，任何细微的极性错误都可能导致测量结果的偏差。此外，良好的接地是保障信号稳定的关键。
电流型传感器的专业配置：针对4-20mA等电流信号，应选用专为电流输入设计的PLC模块，并选用低电阻、高导电性的导线进行连接。此类传感器常用于需要高精度测量的场合，如流量控制、液位监测等。在接线过程中，还需特别注意导线的长度和布局，以减少信号衰减。
数字量传感器，如接近开关和光电传感器，以其简单的信号形式——高低电平，直接参与PLC的输入逻辑。
NPN型传感器的负极逻辑：当传感器检测到目标物体时，其输出端与负极相连，形成低电平信号。在接线时，应确保传感器的输出端准确无误地连接到PLC的数字量输入端口，并正确设置共阴端（负极）的连接。这种接线方式常见于需要检测物体是否存在的场合。
PNP型传感器的正极逻辑：与NPN型相反，PNP型传感器在检测到目标物体时输出高电平信号至正极。接线时，需特别注意共阳端（正极）的连接，确保信号能正确传输至PLC。此类传感器在需要检测物体通过或到达特定位置的场合中应用广泛。
隔离与保护：在恶劣环境或高电压、大电流条件下工作的传感器，应使用隔离器或继电器等中间设备实现电气隔离，以防止电气干扰和短路。这不仅有助于保护传感器和PLC免受损害，还能提高系统的整体可靠性。
信号调理：当传感器的输出信号范围与PLC的输入要求不符时，需使用信号调理器或变送器对信号进行预处理。这些设备能够放大、衰减或转换信号，使其满足PLC的输入要求。在选型时，需根据传感器的特性和PLC的输入特性进行综合考虑。
接地处理：良好的接地是保障信号传输稳定性和减少电磁干扰的关键。在接线过程中，应确保所有相关设备均正确接地，并遵循相应的电气安全规范。这不仅有助于降低电磁辐射和干扰的影响，还能提高系统的整体安全性。
温度传感器，如热电偶和热电阻（如PT100、PT1000、RTD等），在工业自动化中扮演着重要角色。其接线方法因传感器类型而异，且对精度和稳定性的要求极高。
热电偶的精细对应：热电偶通过不同金属在接触点因温度差异产生的电动势来测量温度。在接线时，需确保热电偶的正负极与PLC的热电偶输入模块正确对应。此外，由于热电偶信号较弱且易受外界干扰，建议使用屏蔽电缆进行连接，并尽量缩短电缆长度以提高测量精度。
热电阻的精确接线：热电阻则利用金属电阻随温度变化的特性来测量温度。在接线时，需根据PLC的RTD输入模块要求选择合适的接线方式（如二线制、三线制或四线制）。其中四线制因能有效消除导线电阻对测量的影响而备受青睐。然而其接线复杂度和成本也相对较高，需根据实际需求进行权衡选择。
随着工业自动化的发展，越来越多的传感器支持通过通讯接口（如RS-485、Modbus、EtherNet/IP等）与PLC进行数据传输。这种通讯方式不仅简化了接线过程还提高了数据传输的可靠性和灵活性。
RS-485接口的稳固连接：RS-485接口是一种广泛使用的串行通讯接口，支持多设备之间的长距离、高速率数据传输。在接线时，需确保传感器和PLC的RS-485接口通过双绞线或屏蔽双绞线正确连接，包括A、B信号线以及可能的接地线。为了增强信号的抗干扰能力，建议采用差分信号传输方式，并确保所有设备在通讯网络中的地址和波特率设置一致。此外，还需注意网络拓扑结构的选择，如总线型、星型或环型等，以满足不同的应用场景需求。
Modbus协议的灵活应用：Modbus是一种广泛应用于工业自动化领域的通讯协议，支持多种传输介质和接口。当传感器与PLC通过Modbus协议进行通讯时，需根据具体的协议版本（如Modbus RTU、Modbus TCP等）和设备地址配置进行接线和参数设置。在接线过程中，需确保通讯线路的电气特性和阻抗匹配，以减少信号反射和衰减。同时，还需在PLC中配置相应的Modbus从站或主站参数，如波特率、数据位、停止位和奇偶校验等，以确保数据的正确传输和解析。
在完成传感器与PLC的接线后，进行调试和故障排查是确保系统正常运行的关键步骤。以下是一些实用的调试和故障排查技巧：
逐一排查法：首先检查传感器的供电是否正常，然后逐一检查传感器与PLC之间的连接线是否接触良好、无短路或断路现象。对于模拟量传感器，还需使用万用表等工具检测其输出信号是否在正常范围内。
信号模拟测试：使用信号发生器或模拟传感器输出信号的设备，向PLC输入模拟信号进行测试。通过观察PLC的响应和输出结果来判断信号传输和处理是否正常。
通讯测试：对于通过通讯接口连接的传感器，需进行通讯测试以验证数据传输的准确性和可靠性。可以使用专业的通讯测试软件或工具进行数据包的发送和接收测试，并检查数据包的格式和内容是否正确。
软件调试：在PLC编程软件中，使用调试功能来监视PLC内部变量的变化解决问题情况和。程序的
执行情况
。5通过单步文档执行记录和、分析设置断点：或在整个观察调试窗口和等方式故障来排查定位过程中问题，所在应，详细并记录修改每一步程序的操作或和参数结果以。通过对比分析不同条件下的测试结果来找出问题的根本原因，并总结经验教训以优化后续的接线和调试工作。
综上所述，传感器与PLC的接线方法涉及多个方面和细节问题，需要综合考虑传感器的类型、特性以及PLC的接口要求等因素。通过精细的接线、合理的参数配置和科学的调试与故障排查技巧，可以确保传感器与PLC之间的数据传输准确无误，从而实现工业自动化系统的高效、稳定运行。
