磁致伸缩位移传感器

德敏哲Germanjet磁致伸缩位移传感器采用非接触绝对测量，覆盖油缸内置、外置导轨、软管长行程与液位一体，防护IP67/IP68、耐高压，用于注塑机、压铸机、液压缸位置闭环。16系列适合油缸内置，17系列耐压外管，18系列外置式，19系列数字信号输出，支持模拟量、SSI与RS485多种信号。常规型号有现货，量大可按行程与安装方式定制，工程团队可协助选型与接线指导。

16系列磁致伸缩位移传感器（油缸内置型，电子仓扁平）
磁致伸缩位移传感器
16系列磁致伸缩位移传感器（油缸内置型，电子仓扁平）
17系列磁致伸缩位移传感器（油缸内置型）
磁致伸缩位移传感器
17系列磁致伸缩位移传感器（油缸内置型）

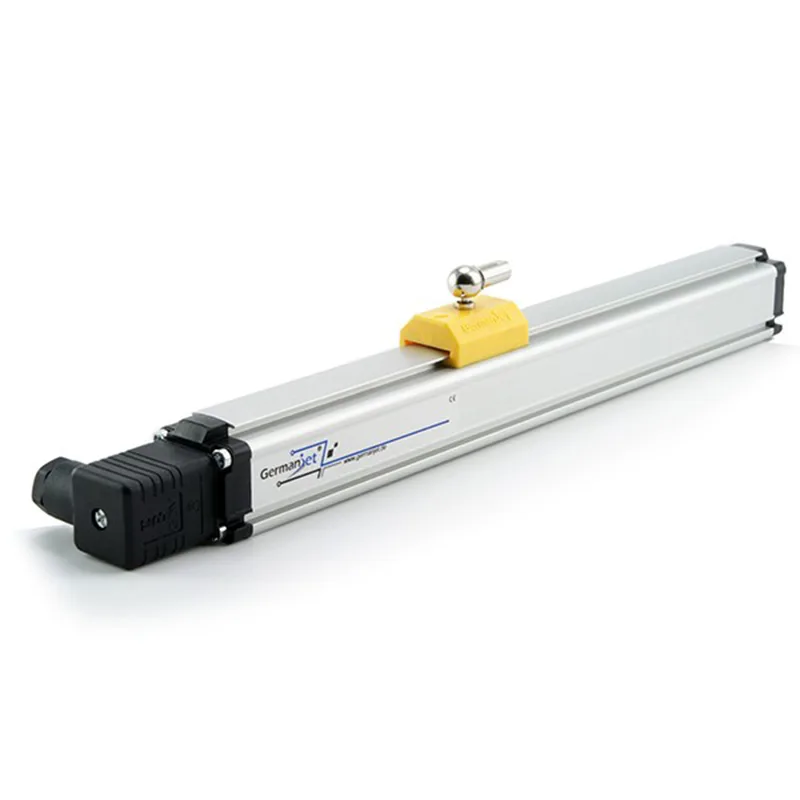

18系列磁致伸缩位移传感器（外置式）
磁致伸缩位移传感器
18系列磁致伸缩位移传感器（外置式）
19H系列磁致伸缩位移传感器（数字信号内置型）
磁致伸缩位移传感器
19H系列磁致伸缩位移传感器（数字信号内置型）
19系列磁致伸缩位移传感器（P型外置式数字信号）
磁致伸缩位移传感器
19系列磁致伸缩位移传感器（P型外置式数字信号）

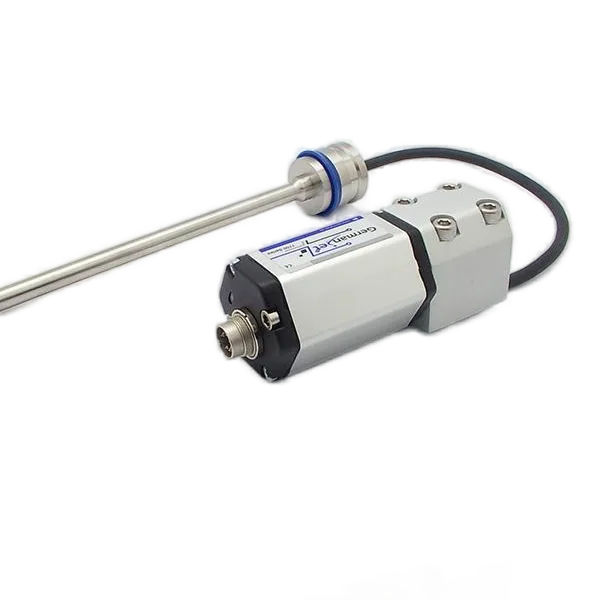

19D系列磁致伸缩位移传感器（分体式数字信号）
磁致伸缩位移传感器
19D系列磁致伸缩位移传感器（分体式数字信号）
19F系列磁致伸缩位移传感器（软管长行程）
磁致伸缩位移传感器
19F系列磁致伸缩位移传感器（软管长行程）

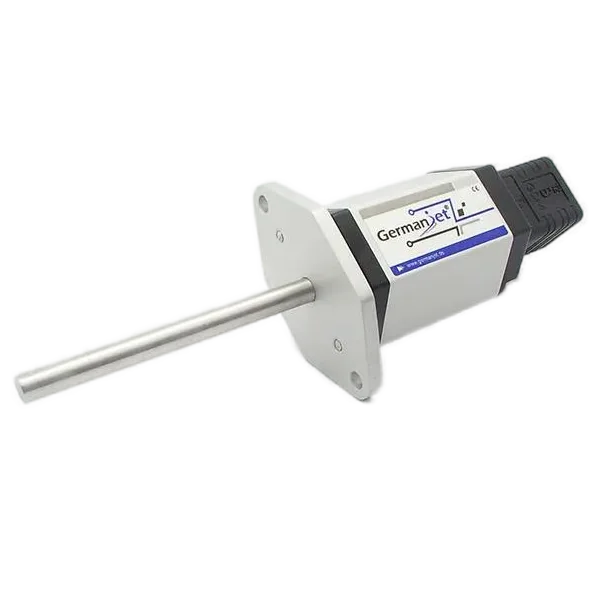

12系列磁致伸缩位移传感器（外置式杆型）
磁致伸缩位移传感器
12系列磁致伸缩位移传感器（外置式杆型）
17EX磁致伸缩位移传感器（本安防爆）
磁致伸缩位移传感器
17EX磁致伸缩位移传感器（本安防爆）

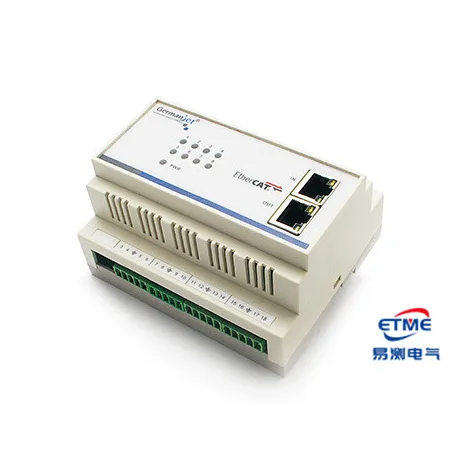

EtherCAT集成模块（配183系列）
磁致伸缩位移传感器
EtherCAT集成模块（配183系列）
ETL磁致伸缩位移传感器（铰接式，拉杆式）
磁致伸缩位移传感器
ETL磁致伸缩位移传感器（铰接式，拉杆式）
ESL磁致伸缩位移传感器（全不锈钢外壳）
磁致伸缩位移传感器
ESL磁致伸缩位移传感器（全不锈钢外壳）

非接触绝对测量怎么实现

磁致伸缩位移传感器的测杆内是一根波导丝，位置磁环套在测杆外随被测件移动。电子仓发出电流脉冲，脉冲在波导丝上产生的环向磁场与磁环的轴向磁场相遇，产生扭转波并沿波导丝传回，由电子仓按传播时间换算出磁环位置。磁环与测杆不接触，因此没有磨损，也无需定期标定；输出是绝对位置，断电再上电不会丢零点。

系列怎么分工

油缸内置看 16 系列与 17 系列，16 系列电子仓扁平，适合安装空间受限的油缸；17 系列为耐压外管结构。外置导轨安装看 18 系列，数字信号外置有 19 系列 P 型；分体式数字信号为 19D 系列；行程长、运输与安装不便的场合用 19F 软管长行程。杆型外置为 12 系列，行走机械专用为 13 系列，全不锈钢外壳有 ESL 与 ESF，耐压圆杆式为 EEH，冗余设计为 16R。

选型要确认的四件事

行程、安装方式（内置、外置、软管）、输出形式（模拟量、SSI、CANbus、Profibus、Profinet）、防护与耐压等级。需要进危险区域时，另选本安防爆型号，并按本安回路要求配安全栅。

现场容易踩的坑

磁环不能被侧向力别住，测杆与磁环必须同轴；油缸内置要提前量好电子仓空间和油缸耐压；软管型长行程要注意最小弯曲半径，运输和吊装时不能折。信号线与动力线分槽走，屏蔽层单端接地。
