产品中心 - Germanjet德敏哲8通道Start/Stop转CANBUS模块

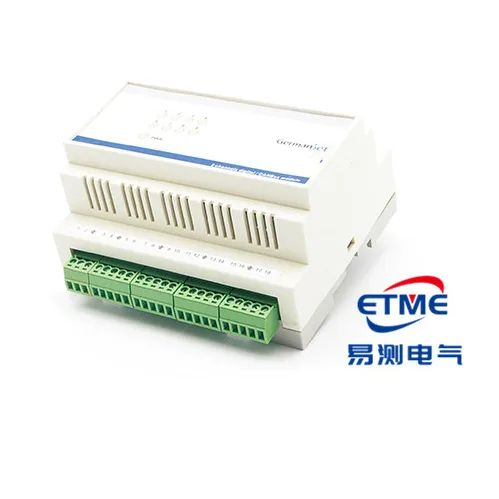

Germanjet德敏哲8通道Start/Stop转CANBUS模块

更新时间:

Germanjet德敏哲八通道数码CANBUS集成模块实现一个CANBUS节点收纳八组数码位移读数的要求。

八通道方案对控制器来说,理应要读8个节点才能完成的扫描周期,现在一个节点就能完成。

  • ✓ 八通道方案对控制器来说,理应要读8个节点才能完成的扫描周期,现在一个节点就能完成

Germanjet德敏哲8通 技术图册与资料

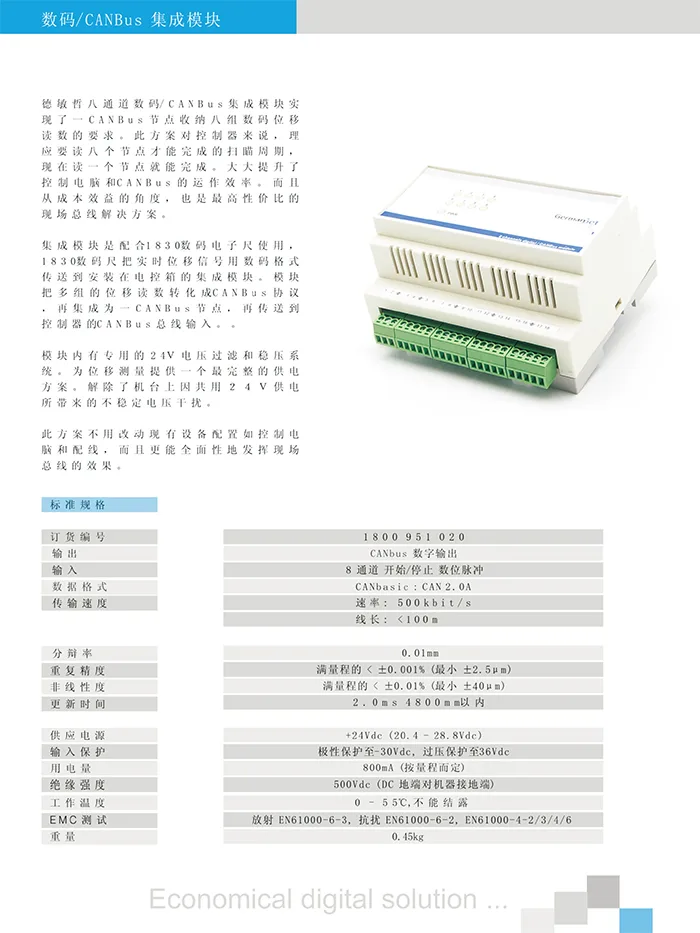

1 8 通道 start/stop 转 CANbus 模块规格与接线说明 规格图片 · 长图
8 通道 start/stop 转 CANbus 模块规格与接线说明

Germanjet德敏哲8通 技术参数与规格说明

5 项 2 节 1 表 0 列

01数码 / CANBus 集成模块

德敏哲八通道数码 / CANbus 集成模块实现了一 CANbus 节点收纳八组数码位移读数的要求。方案对控制器来说,理应要读八个节点才能完成,现在读一个节点就能完成,大大提升了控制电脑和 CANbus 的运作效率,也是最高性价比的现场总线解决方案。

集成模块配合 1830 数码电子尺使用,1830 数码尺把实时位移信号用数码格式传递到安装在电控箱的集成模块,模块把多组的位移读数转化成 CANbus 协议,再集成为一个 CANbus 节点,再传送到控制器的 CANbus 总线输入。模块内有专用的 24V 电压过滤和稳压系统,提供最完整的供电方案,解除了机台上因共用 24V 供电所带来的不稳定电压干扰。

04标准规格

项目参数
订货编号1800951020
输出CANbus 数字输出
输入8 通道 开始 / 停止 数位脉冲
数据格式CANbasic:CAN2.0A
传输速度速率:500kbit/s;线长:<100m
分辨率0.01mm
重复精度满量程的 < ±0.001%(最小 ±2.5μm)
非线性度满量程的 < ±0.01%(最小 ±40μm)
更新时间2.0ms 4800mm 以内
供应电源+24Vdc(20.4 - 28.8Vdc)
输入保护极性保护至 -30Vdc,过压保护至 36Vdc
用电量800mA(按量程而定)
绝缘强度500Vdc(DC 地端对机器接地端)
工作温度0 - 55°C,不能结露
EMC 测试放射 EN61000-6-3,抗扰 EN61000-6-2,EN61000-4-2/3/4/6
重量0.45kg

Germanjet德敏哲8通 技术参数(文字整理)

订货编号 1800951020
输出 CANbus 数字输出
输入 8 通道 开始 / 停止 数位脉冲
数据格式 CANbasic:CAN2.0A
传输速度 速率:500kbit/s;线长:<100m
分辨率 0.01mm
重复精度 满量程的 < ±0.001%(最小 ±2.5μm)
非线性度 满量程的 < ±0.01%(最小 ±40μm)
更新时间 2.0ms 4800mm 以内
供应电源 +24Vdc(20.4 - 28.8Vdc)
输入保护 极性保护至 -30Vdc,过压保护至 36Vdc
用电量 800mA(按量程而定)
绝缘强度 500Vdc(DC 地端对机器接地端)
工作温度 0 - 55°C,不能结露
EMC 测试 放射 EN61000-6-3,抗扰 EN61000-6-2,EN61000-4-2/3/4/6
重量 0.45kg

常见问题

Germanjet德敏哲8通道Start/Stop转CANBUS模块 的测量原理和主要特点是什么?

Germanjet德敏哲八通道数码CANBUS集成模块实现一个CANBUS节点收纳八组数码位移读数的要求。主要特点包括:八通道方案对控制器来说,理应要读8个节点才能完成的扫描周期,现在一个节点就能完成。

Germanjet德敏哲8通道Start/Stop转CANBUS模块 有现货吗?

Germanjet德敏哲8通 部分常规型号备有现货,具体型号与数量需与工程团队确认;本站为选型资料站,不提供在线下单,价格与交期请询价。
