ESC微型位移传感器是一款带弹簧自恢复式的位移传感器,体积小巧、结构紧凑、安装方便,行程从5mm~50mm,广泛应用于微型控制系统。如:伺服控制阀位置检测和控制、医疗设备、皮革机械、合模控制、IT设备、纸品机械、纺织机械、船舶操舵系统、以及其它位移检测等场合。 所有传感器均获得权威机构CE认证。
ESC微型位移传感器是一款带弹簧自恢复式的位移传感器,体积小巧、结构紧凑、安装方便,行程从5mm~50mm,广泛应用于微型控制系统。如:伺服控制阀位置检测和控制、医疗设备、皮革机械、合模控制、IT设备、纸品机械、纺织机械、船舶操舵系统、以及其它位移检测等场合。 所有传感器均获得权威机构CE认证。
详细参数:
1、 有效行程规格(mm):5、10、15、20、25
2、 电阻±5%:2.0 3.0 4.0 5.0
3、 重复性精度;0.01mm
4、 解析度:无断解析;
5、 使用温度范围:-30~+125℃

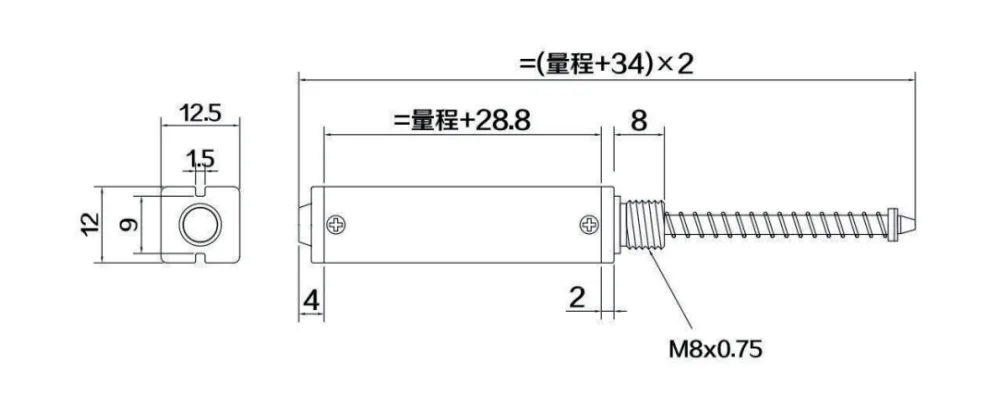

6、 尺寸:A=(有效行程+34mm)*2(±1mm);B=有效行程+34.8mm
7、 安装尺寸:见图
电气原理:电位计式位移传感器为绝对位置测量型,用于调节系统和测量系统中,对位移和长度进行直接测量,输出直流电压信号,也可以通过内置或者外置的转换模块将信号转换成标准的0-5V、0-10V或者4-20mA直流信号,可以满足远距离传输控制要求。
传感器外壳为阳极氧化铝合金,高耐磨工程滑环,保证运行顺滑。传感器内部导电材料为进口高级原料,保证传感器的高耐磨性和稳定性,即使在最恶劣的条件下传感器也能可靠工作。传感器前段的缓冲万向节可以克服传动杆的一些不对中的倾斜。
